Приспособление для заточки сверл BGS 3200

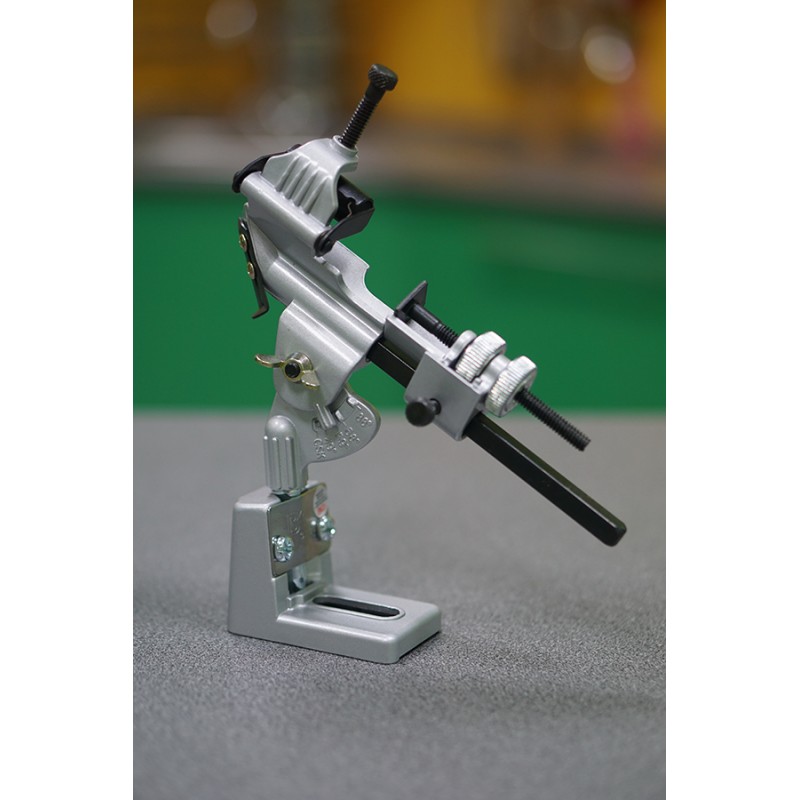

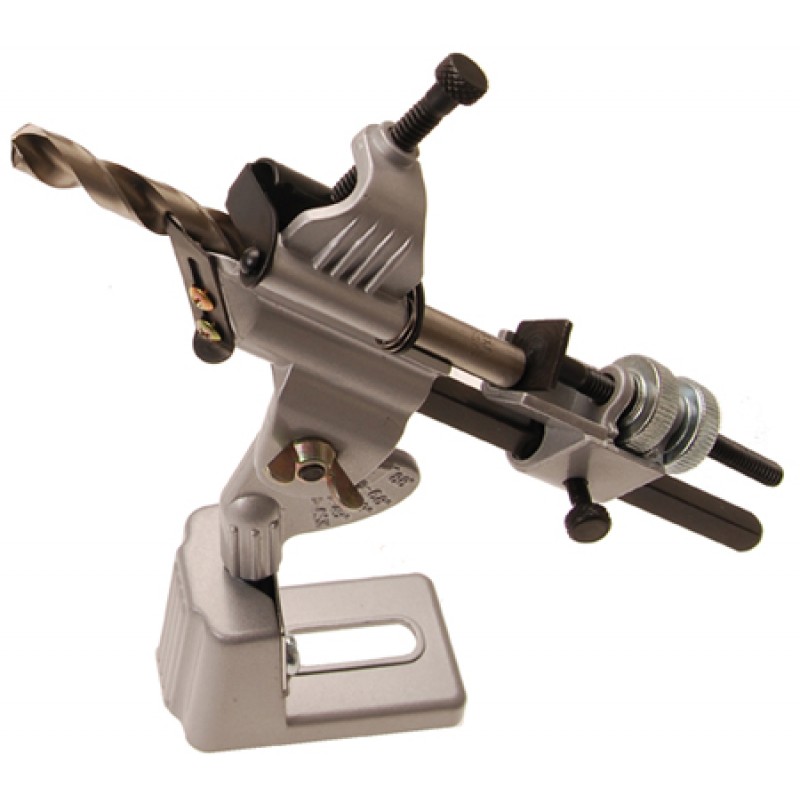

Приспособление BGS 3200 (Германия) для заточки сверл
Станок предназначен для заточки сверл диаметром от 3 до 19 мм.
Применение: для заточки сверл диаметрами от 3 до 19 мм в сочетании с шлифовальным станком. Позволяет заточить сверло по металлу и другим материалам точно, быстро и просто, даже в домашней обстановке; своими руками.
Инструкция
по эксплуатации стойки:

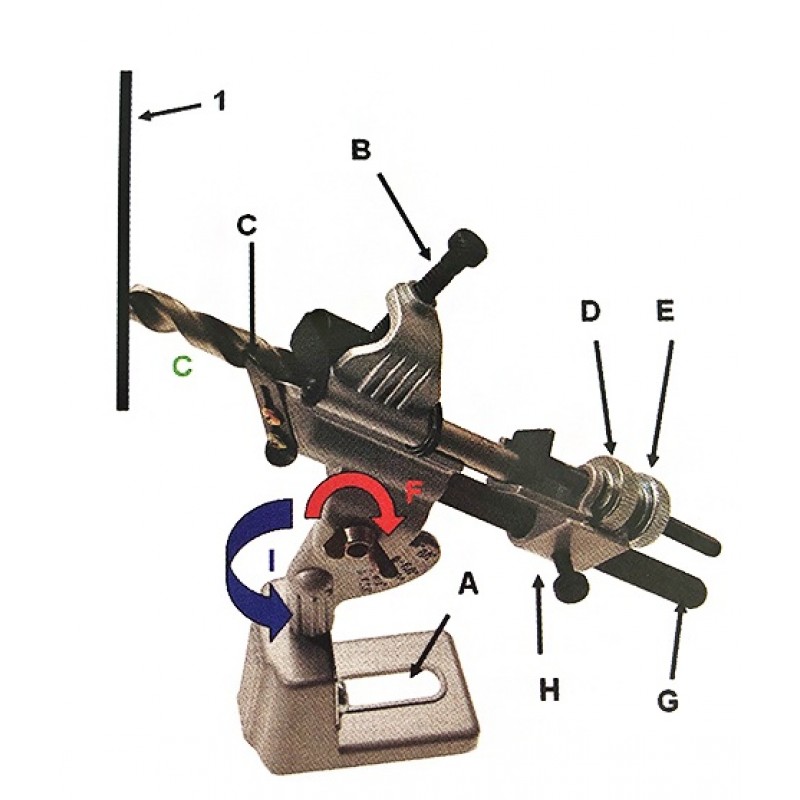

1. Установить винтом
"F" угол заточки на следующее значение на шкале приспособления:
*59° (118°) для стандартного
применения;
*88° (176°) для тонких материалов
(предотвращает задир);
*68° (136°) для малых диаметров;
*49° (98°) для мягких материалов;
*41° (82°) для зенкования.
2. Ослабить винт "B” приспособления.
3. Ослабить салазки
устройства на направляющей "G”. Выкрутить установочный винт “D” и
установить сверло. Сверло должно выступать за упор “С” устройства на размер
своего диаметра. Зажать винты “H” и “B”. Винт “B” зажать несильно. Канавка спирали сверла должна упираться кантом на упор “C”, который зажимается двумя винтами с помощью отвертки.
4. Установите
приспособление вертикально перед шлифовальным кругом. Закрепите ножку “A”
винтом-барашком или струбциной на опорной поверхности. Сверло при этом должно
находиться на расстоянии ок. 0,5 мм от шлифовального круга.
5. Расположить
поперечную режущую кромку сверла горизонтально и установить задний угол с помощью
поворотного механизма I.
6. Заточка; сверла
Ослабить стопорную муфту “E” и включить
шлифовальный станок. Медленно подвигать сверло вперед с помощью установочного
винта “D” до касания шлифкруга. Покачать приспособление вправо-влево (ок. 60°)
и при этом установочный винт “D” медленно вращать вперед. Во избежание
перегрева и расплавления сверла установочный винт нужно вращать очень
медленно.
7. Перед следующей
операцией отключите шлифовальный станок во избежание повреждений.
8. Для заточки
следующего канта или для контроля затянуть стопорную муфту “E”. Ослабить винт
“B”. Извлечь сверло и установить его следующей канавкой к упору “C”. Далее
следуйте инструкции согл. П. 5.
9. Внимание: при
заточке сверл своими руками обязательно работать в очках!
